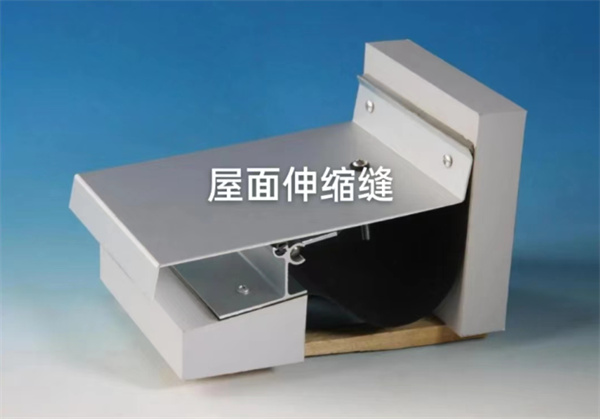

常识科普小课堂：认识变形缝，了解变形缝，走进变形缝的世界常识科普小课堂：认识变形缝，了解变形缝，走进变形缝的世界 变形缝是建筑工程中常见的构造，很多同学不知道变形缝，或者因为不知道变形缝的概念，在做工程时漏算了。就简单给大家科普一下变形缝的概念。 一、什么是变形缝 1、名词解释： 变形缝：建筑物在外界因素作用下常会产生变形，导致开裂甚至破坏。变形缝是针对这种情况而预留的构造缝。 如何理解呢?不知道大家坐车时有没有注意，在公路上或者路过桥面，开车会咯噔咯噔的，原因是路面上会有这样的构造 这个就是路面的变形缝，为了防止路面因温度热胀冷缩，而产生开裂。 在建筑工程中也是一样的，在建筑设计时也会预留缝隙，防止建筑因湿度温度热胀冷缩，或是防止建筑不均匀沉降，或是防震，建筑预留的缝隙。 当然预留的缝隙不会这样暴露着，会对缝隙进行处理 我们平常说的变形缝就是指这些构件，变形缝的构造样式也是多种多样的，我们把变形缝拿出来。 变形缝的构造也是比较复杂的，如图6所示，就是一种变形缝的构造。 2、材料组成 (1)建筑变形缝设置由铝合金型材、铝合金板(或不锈钢板)、橡胶嵌条及各种专用胶条等组成。 (2)如果在建筑变形缝装置里配置止水带、阻火带和保温带，还可以使变形缝装置满足防水、防火、保温等设计要求。 a.止水带采用厚1.5mm三元乙丙橡胶片材，能够长期在阳光、潮湿、寒冷的自然环境下使用。当长度方向需要连接时，可用搭接胶粘接。 b.阻火带是由两层不锈钢衬板中间夹硅酸铝耐火纤维毡共同组成的专用配件，阻火带的两侧与主体结构固定。 3、变形缝分类 (1)按建筑使用部位分为： 楼地面变形缝，外墙变形缝，内墙变形缝，顶棚及天花变形缝，屋面变形缝。 (2)变形缝按功能分类： 伸缩缝、沉降缝、防震缝三种。 (3)使用部位分为： 平面型和转角型。 (4)按变形缝装置的构造特征分为： 金属盖板型，金属卡锁型，单列嵌平型，双列嵌平型，橡胶嵌平型。 以上概念大家简单了解一下就行，下面找了一些变形缝的图片，让大家有一定的感性认识。 二、什么是伸缩缝，沉降缝，防震缝? 相信很多同学可能知道伸缩缝，或者沉降缝，现在又有了变形缝，就分别不清楚了，它们的目的都是为了防止建筑变形，可以统称为变形缝。 前面讲了变形缝是，由于温度变化，地基不均匀趁降和地震因素的影响，易使建筑发生变形或破坏，故在设计时应事先将房屋划分成若干个独立部分，使各部分能自由独立的变化。这种将建筑物垂直分开的预留缝称为变形缝。 变形缝包括伸缩缝、沉降缝、防震缝。 下面分别把伸缩缝，沉降缝，防震缝的概念给大家整理清楚，如果记不住也没有关系，理解变形缝就可以。 1、伸缩缝 (1)、名词解释 伸缩缝：当建筑物较长时为避免建筑物因热胀冷缩较大而使结构构件产生裂缝所设置的变形缝。 (2)、需要设缝的情况 ①建筑物长度超过一定限度; ②建筑平面复杂，变化较多; ③建筑中结构类型变化较大。 (3)设置原则 设置伸缩缝时通常是沿建筑物长度方向每隔一定距离或结构变化较大处在垂直方向预留缝隙，将基础以上的建筑构件全部断开，分为各自独立的能在水平方向自由伸缩的部分。基础部分因受温度变化影响较小，一般不须断开。 (4)、缝的构造 伸缩缝宽度一般为20-40mm，通常采用30mm。 2、沉降缝 (1)、名词解释 沉降缝：是为了预防建筑物各部分由于地基承载力不同或各部分荷载差异较大等原因引起建筑物不均匀沉降、导致建筑物破坏而设置的变形缝。 (2)、需要设缝的情况 ①当建筑物建造在不同的地基上，并难以保证均匀沉降时; ②当同一建筑物相邻部分的基础形式、宽度和埋置深度相差较大，易形成不均匀沉降时; ③当同一建筑物相邻部分的高度相差较大(一般为超过10m)、荷载相差悬殊或结构形式变化较大等易导致不均匀沉降时; ④当平面形状比较复杂，各部分的连接部位又比较薄弱时; ⑤原由建筑物和新建、扩建的建筑物之间。 (3)、设置原则 设置沉降缝时，必须将建筑的基础、墙体、楼层及屋顶等部分全部在垂直方向断开，使各部分形成能各自自由沉降的独立的刚度单元。 (4)、缝的构造 沉降缝可以兼作伸缩缝。沉降缝的宽度与地基情况及建筑高度有关。 ①基础沉降缝的结构处理：沉降缝的基础也应断开，其结构处理有砖混结构和框架结构两种情况，砖混结构墙下条形基础通常有双墙偏心基础、挑梁基础、柱交叉布置等三种处理形式。
②墙体、楼地面、屋顶沉降缝构造：墙体沉降缝常用镀锌铁皮、铝合金板和彩色薄钢板等盖缝;地面、楼板层、屋顶沉降缝的盖缝处理基本同伸缩缝构造。顶棚盖缝处理应充分考虑变形方向，以尽量减少不均匀沉降后所产生的影响。 3、防震缝 在地震设防烈度为7-9度地区，有下列情况之一时需设防震缝： 1.毗邻房屋立面高差大于6m; 2.房屋有错层且楼板高差较大; 3.房屋毗邻部分结构的刚度、质量截然不同。 防震缝宽度一般采用50-100mm，但对于多层和高层钢筋混凝土结构房屋，其最小缝宽应符合下列要求： 1、当高度不超过15m时，缝宽70mm; 2、当高度超过15m时，按不同设防烈度增加缝宽： 6度地区，建筑每增高5m，缝宽增加20mm; 7度地区，建筑每增高4m，缝宽增加20mm; 8度地区，建筑每增高3m，缝宽增加20mm; 9度地区，建筑每增高2m，缝宽增加20mm。 防震缝应沿建筑物全高设置。一般情况下基础可以不分开，但当平面较复杂时，也应将基础分开。 缝的两侧一般应布置双墙或双柱，以加强防震缝两侧房屋的整体刚度。 以上就是本篇文章的全部内容,喜欢本文的朋友别忘了转发和收藏哦! |
